60 Elektrisch profielmagazijn

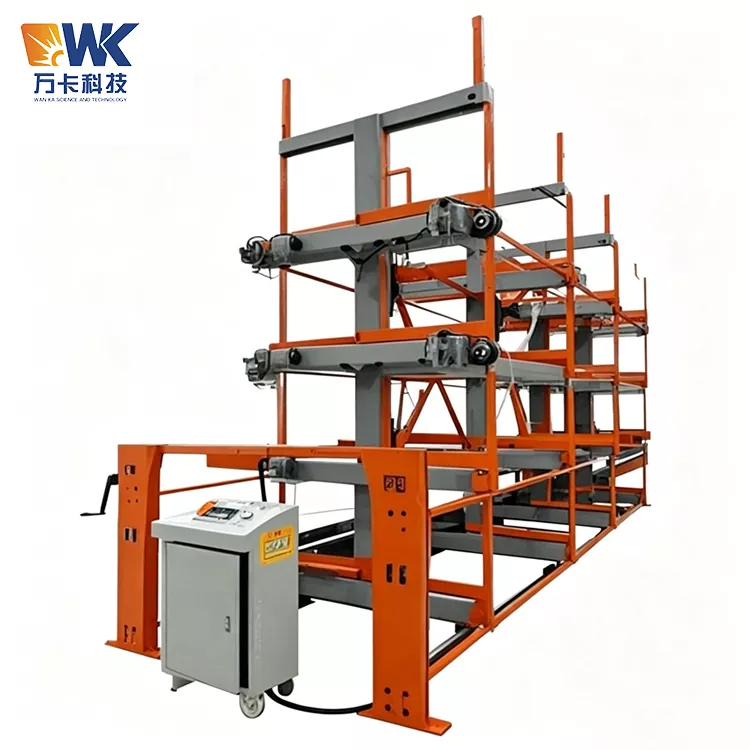

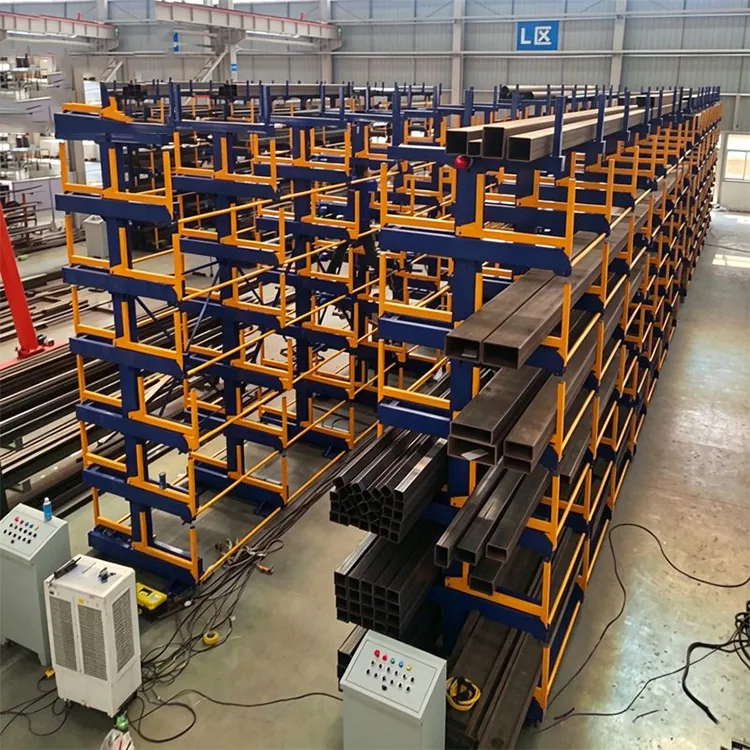

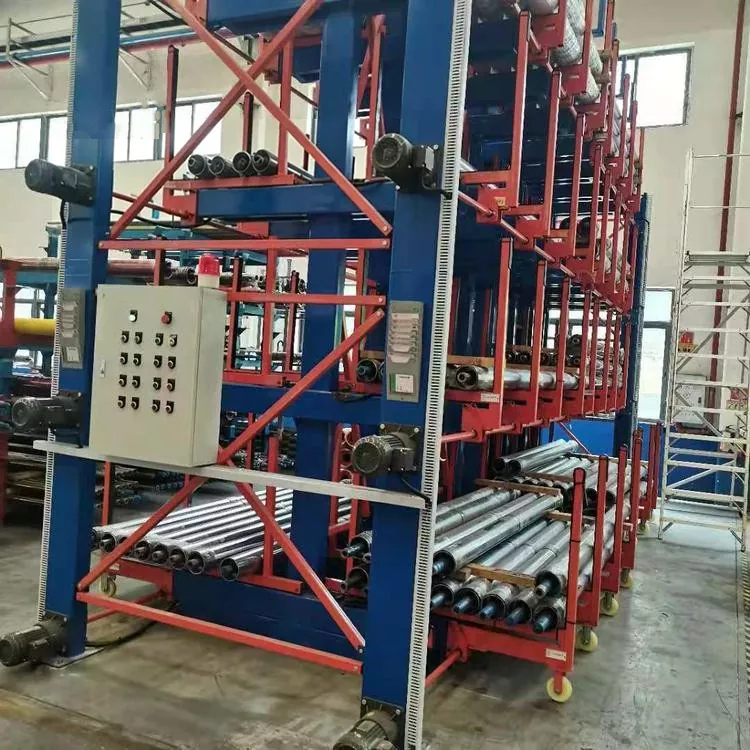

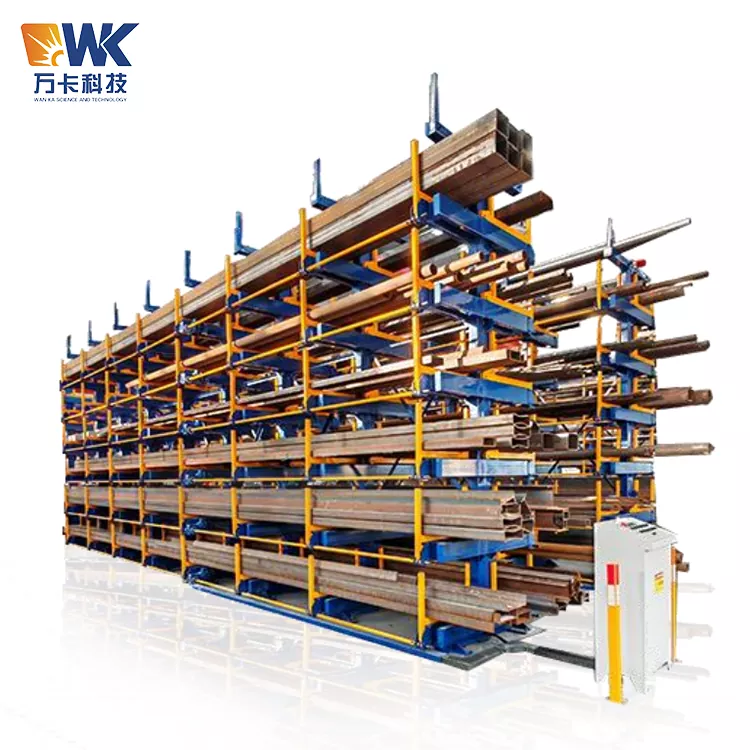

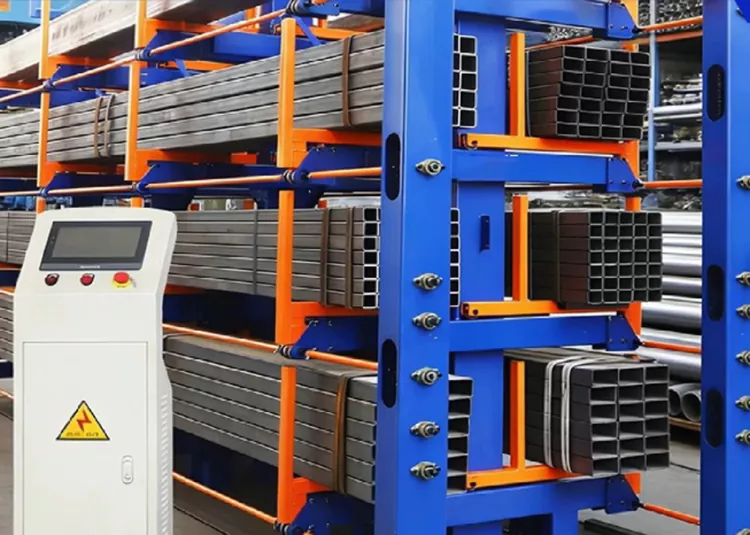

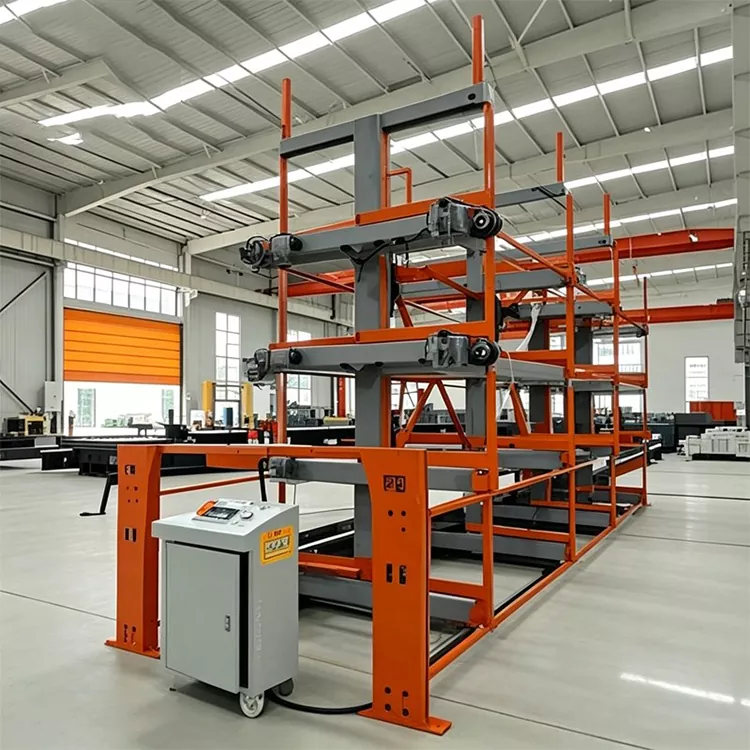

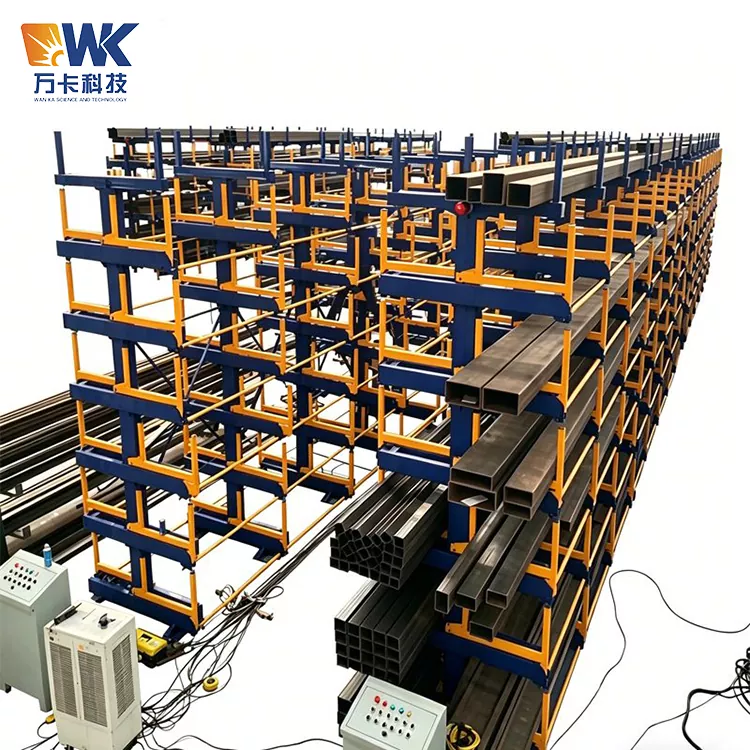

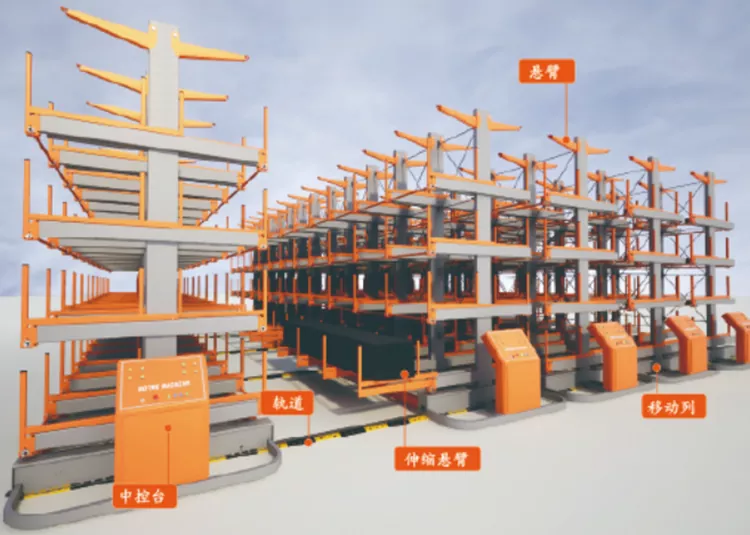

60 Electric Profile Warehouse is een geavanceerd elektrisch telescopisch cantileveropslagsysteem ontwikkeld door de leverancier van Jinan Wanka. Het is speciaal ontworpen voor het geautomatiseerd opslaan en ophalen van lange profielen, buizen, ronde staven, vierkante buizen en onregelmatige materialen.

In tegenstelling tot traditionele vaste schappen maakt dit elektrische profielmagazijn gebruik van motoraangedreven telescooparmen die met een knopbediening in- en uitgeschoven kunnen worden. Operators hoeven geen nauwe doorgangen te betreden om toegang te krijgen tot de profielen.

Elke cantilever kan onafhankelijk bewegen en het hele systeem kan worden geïntegreerd met vorkheftrucks, portaalkranen of mechanische handen. "60" geeft compatibiliteit aan met de langste profielen van 6 meter, waardoor het een ideale oplossing is voor het hanteren van standaard stalen buizen, aluminium profielen of kunststof buizen.

Of het nu gaat om koolstofstalen buizen, roestvrijstalen profielen of PVC-buizen, het 60 elektrische profielmagazijn zorgt voor een ordelijke opslag, zonder schade, en bespaart ruimte.

Belangrijkste verkoopargumenten

- Elektrische aandrijving, arbeidsbesparend: de 60 elektrische profielopslag is uitgerust met motoren en een tandwieloverbrengingssysteem. Bestuurders hoeven alleen maar op een knop te drukken om de giek in of uit te schuiven, zonder dat ze handmatig hoeven te duwen of trekken. Dit vermindert de fysieke belasting en verhoogt de productie-efficiëntie met 50%.

- Verticale opslag die ruimte bespaart: Door gebruik te maken van de verticale ruimte in de werkplaats kan deze elektrische profielopslag tot 5 lagen profielen opslaan (4+1 ontwerp), met een hoogte van 100-250 mm tussen de lagen. De breedte van een enkel apparaat bedraagt ​​slechts 1,55 meter, maar de diepte biedt plaats aan maximaal 9 meter profielen, waardoor de opslagdichtheid per oppervlakte-eenheid aanzienlijk toeneemt.

- Verbeterde veiligheid: het systeem omvat automatische gasafsluitbeveiliging en antibotsingssensoren. Zodra de stroom wordt uitgeschakeld of een object wordt gedetecteerd, stopt de giek onmiddellijk. Het veiligheidssysteem voorkomt ook dat de giek per ongeluk te ver wordt uitgeschoven, waardoor zowel de machinist als het materiaal worden beschermd.

- Hoog draagvermogen: elke giekarm kan tot 3 ton dragen (modellen zoals WK-G6053S/D), en grotere modellen kunnen tot 5 ton bereiken. De totale belasting per laag kan oplopen tot 15-25 ton, geschikt voor zware stalen staven of dikwandige buizen.

- Aanpasbaar ontwerp: de 60 elektrische profielopslageenheid is volledig aanpasbaar: armlengte, armafstand, kolomintervallen (standaard 1800 mm) en het aantal lagen kunnen allemaal worden aangepast aan uw specifieke profielafmetingen. Opties zijn onder meer een enkelzijdige of dubbelzijdige giekverlenging, verschillende spanningen (380V) en kleurenlak.

Technische specificaties

Hieronder volgen de belangrijkste technische parameters van de 60 Electric Profile Warehouse-serie (zie model WK-G6053S/D). Maatwerk is op aanvraag mogelijk.

Toepassingsgebieden en voorbeelden

Het 60 elektrische profielopbergsysteem wordt veel toegepast in de volgende vakgebieden:

- Metaalverwerkingswerkplaatsen (opslag van stalen buizen, hoekstaven, kanaalstaven)

- Machinefabrieken (opslag van assen, lineaire geleidingen, aluminium profielen)

- Automobielproductie (opslag van langsbalken van het frame, uitlaatpijpen)

- Staalconstructie-industrie (vierkante buizen, H-vormig staal)

- Magazijnen voor bouwmaterialen (wapening, PVC-buizen, koperen buizen)

Case: Een grootschalig staalconstructiebedrijf in Shandong installeerde 4 sets van 60 elektrische profielmagazijnen (dubbelzijdig, 5 lagen) voor de opslag van Q235 vierkante buizen van 6 meter. Voorheen gebruikten ze grondopslag, die 120 vierkante meter besloeg en materiaalvervorming veroorzaakte. Na de adoptie van ons elektrisch profielmagazijn werd de opslagruimte teruggebracht tot 35 vierkante meter en werd de ophaaltijd van het materiaal verkort van 15 minuten naar minder dan 2 minuten, waardoor het probleem van productschade volledig werd geëlimineerd. De klant heeft de volledige investering binnen 8 maanden terugverdiend.

Kwaliteitsborging en certificering

Wanka Technology heeft de ISO9001:2015-certificering behaald. Van de grondstoffeninspectie tot de eindmontage voeren wij een strikte kwaliteitscontrole uit.

Onze 60 elektrische profielbibliotheek heeft het volgende ondergaan:

- 100% lasinspectie (magnetische deeltjestesten voor kritische lassen)

- 150% nominale belastingtest vóór verzending

- Continue bedrijfstests van de motor en het transmissiesysteem (8 uur)

- Hechtingstest van oppervlaktecoating (rastermethode)

Wij bieden:

- CE-certificering (voor export naar de EU)

- Foto's van de productielijn van de fabriek (snijden met numerieke besturing, robotlassen, poedercoaten)

- Testrapporten voor elke partij goederen

After-sales en serviceondersteuning

Wij bieden uitgebreide after-sales service voor elke set van 60 elektrische profielmagazijnen:

- Installatierichtlijnen: geef gedetailleerde grafische handleidingen (PDF) en stapsgewijze video-tutorials. Installatie op locatie door technici kan ook geregeld worden (tegen meerprijs).

- Training: Bied uw operators gratis training op afstand via videogesprekken, waarin de dagelijkse werkzaamheden, veiligheidscontroles en basisprobleemoplossing worden behandeld.

- Garantie: De motor, versnellingsbak en het stalen frame hebben een garantie van 12 maanden.

- Reserveonderdelen: Algemene reserveonderdelen (eindschakelaars, aandrijfwielen, besturingskaarten) worden met de machine meegeleverd.

- Onderhoudsherinneringen: we sturen regelmatig e-mailherinneringen voor halfjaarlijkse smering en controles van het boutkoppel.

Veelgestelde vragen (FAQ)

Vraag 1: Kan het 60 Electric Profile Warehouse profielen opslaan die langer zijn dan 6 meter?

Antwoord: Ja, wij bieden maatwerk modellen tot 9 meter (WK-G9055 serie) en zelfs 12 meter. Het standaard 60-model is geoptimaliseerd voor lengtes van 6 meter, maar voor langere profielen kunnen we de armlengte en kolomafstand aanpassen.

Vraag 2: Is er een speciale fundering nodig?

Antwoord: Voor enkelzijdige apparatuur is een standaard betonvloer (C25, 150mm dik) voldoende. Voor dubbelzijdige apparatuur met een zwaardere belasting (meer dan 5T voor een enkele arm) kunnen voorbegraven ankerbouten nodig zijn. Wij zorgen voor de funderingstekeningen.

Vraag 3: Hoeveel stukken materiaal kan een cantilever bevatten?

Antwoord: Het hangt af van de diameter en het gewicht van het materiaal. Als we bijvoorbeeld 60 mm rondstaal (ongeveer 22 kg/m) nemen, kan een 3T-arm 45 stukken rondstaal van 6 meter lang vasthouden. Voor grotere buizen wordt de hoeveelheid verminderd. U kunt het berekenen op basis van uw materiaaldichtheid.

Vraag 4: Is er een handmatige modus bij stroomuitval?

Antwoord: Ja, elke elektrische telescopische arm is uitgerust met een handzwengel. Bij stroomuitval kan de giek handmatig worden ingetrokken.

Vraag 5: Kan het worden geïntegreerd met de automatische voermanipulator?

Antwoord: Natuurlijk kan dat. De 60 elektrische profielopslageenheid is compatibel met onze samengestelde laad- en losmanipulator van het portaaltype. Wij kunnen een complete set geautomatiseerde productielijnoplossingen leveren.

Vraag 6: Hoe lang duurt het om apparatuur op maat te leveren?

Antwoord: Standaard maat (6 meter, enkelzijdig, dubbelzijdig) wordt binnen 30 werkdagen verzonden. Aangepaste kleuren, lengtes of elektrische functies vereisen 10-15 dagen extra.

Vraag 7: Worden er voorbeelden of proefversies verstrekt?

Antwoord: Wij kunnen u een 3D-simulatiediagram van uw lay-out bezorgen.

Vraag 8: Hoe kan ik de offerte verkrijgen?

Antwoord: Neem contact op met onze verkoopmanager: Eric: +86 131-7302-8359, Quinlee: +86 159-4970-8933. (WhatsApp en WeChat) E-mail:

Erik: eric@wankametal.com,

Quinlee:Quinlee@wankametal.com.

Geef het type profiel, de lengte, het maximale gewicht van een enkele arm en het benodigde aantal opslaglagen op.

Waarom kiezen voor Wanka-technologie?

Met meer dan 20 jaar ervaring, meer dan 100 werknemers en een fabriek van 10.000 vierkante meter zijn wij de toonaangevende fabrikant van intelligente opslagapparatuur in de regio Shandong. Onze 60 elektrische profielopslageenheden worden vertrouwd door duizenden bedrijven in binnen- en buitenland. Wij bieden uitgebreid maatwerk, CE-certificering en snelle after-sales ondersteuning. Kiezen voor ons betekent kiezen voor betrouwbaarheid, veiligheid en efficiëntie.
