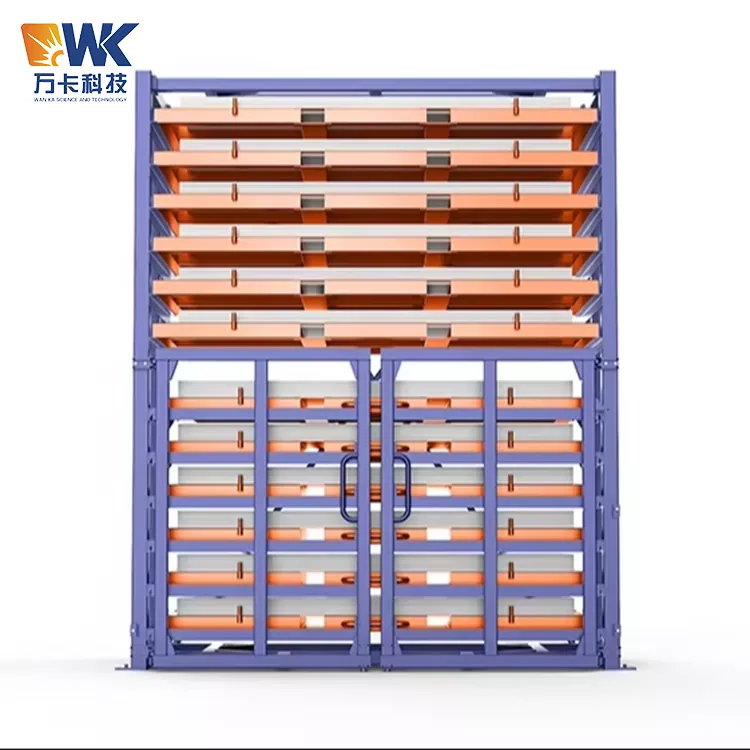

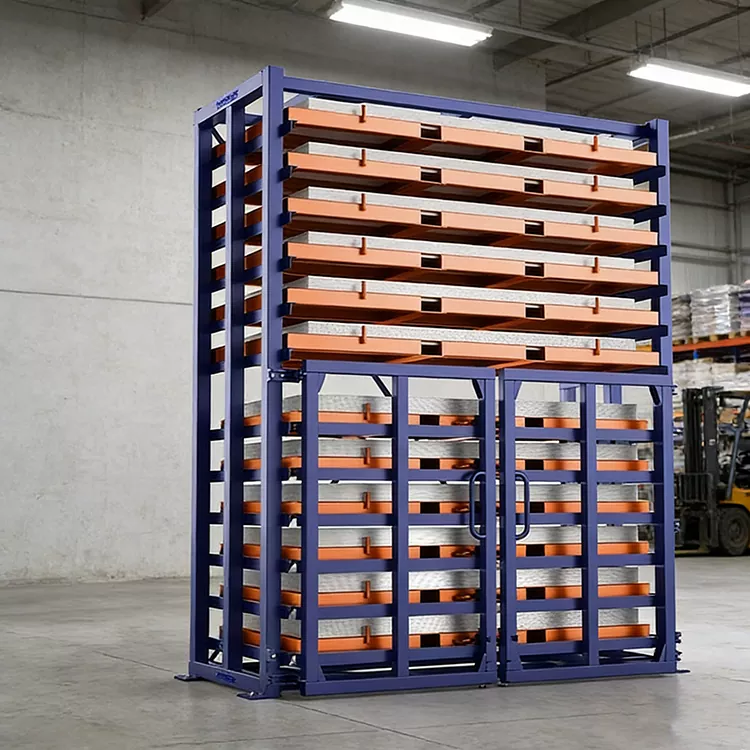

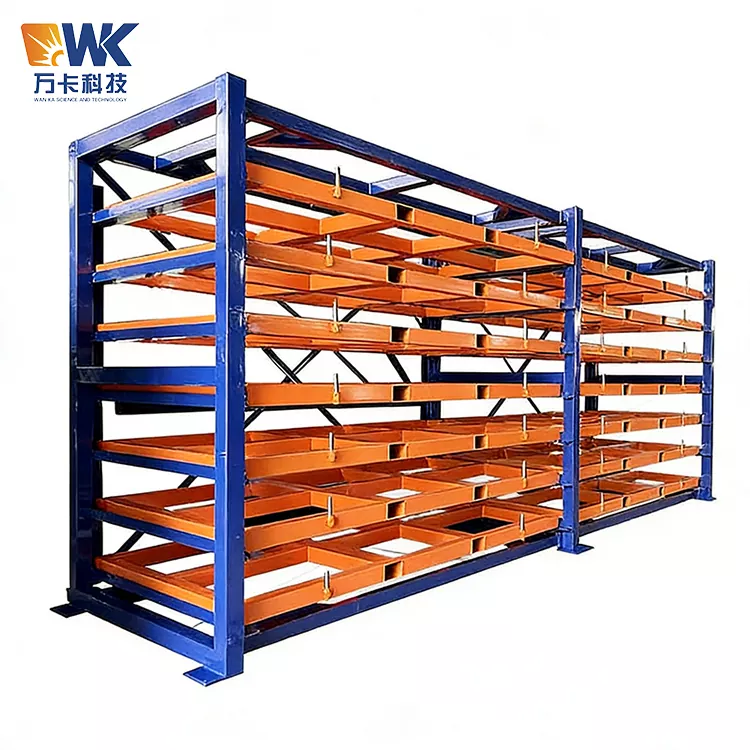

1530 Zwaar uitgevoerd uittrekbaar vorkheftruckrek

Het 1530 Heavy Duty uittrekbare vorkheftruckrek is een zwaar opslagapparaat ontwikkeld door Jinan Wanka Technology Factory voor de opslag van grote platen. De 1530 in de productnaam geeft aan dat de toepasselijke plaatgrootte 1500 mm bij 3000 mm is. Het "ladetype" betekent dat elke laag van de plank een afzonderlijke push-pull-structuureenheid is. Het "vorkheftrucktype" geeft aan dat dit schap specifiek is ontworpen voor directe toegang door vorkheftrucks.

Dit product behoort tot de serie lade-type vorkheftruckplatenopslagrekken. De kernfuncties omvatten vier aspecten. Ten eerste maakt het verticale opslag van plaatmateriaal mogelijk, waarbij de oorspronkelijk vlakke stapeling wordt omgezet in verticale laagopslag, waardoor de bezetting van de vloer wordt verminderd. Ten tweede maakt het directe toegang met een vorkheftruck en het ophalen van de opslag mogelijk, waarbij de vorkheftruck de bodem van de lade binnengaat om het plaatmateriaal op te tillen zonder dat er hefapparatuur of handmatige bediening nodig is. Ten derde ondersteunt het geclassificeerd opslagbeheer, waarbij plaatmaterialen met verschillende specificaties en materialen afzonderlijk in lagen worden opgeslagen, waardoor een snelle voorraadcontrole en -aanvraag wordt vergemakkelijkt. Ten vierde ondersteunt het zware lasten, met een enkele laag die een belasting van 2 ton kan dragen, wat voldoet aan de opslagvereisten voor zware plaatmaterialen zoals stalen platen, aluminiumplaten en roestvrijstalen platen.

In eenvoudige bewoordingen is dit gespecialiseerde apparatuur die is ontworpen om fabrieken te helpen bij het aanpakken van problemen zoals de behoefte aan grote vloerruimte, trage toegang en chaotisch beheer van de opslag van plaatmateriaal. Dit type plank is geschikt voor metaalverwerkingswerkplaatsen, mechanische productiefabrieken en staalconstructiebedrijven die een grote hoeveelheid plaatmateriaal moeten verwerken en opslaan.

Belangrijkste verkoopargumenten

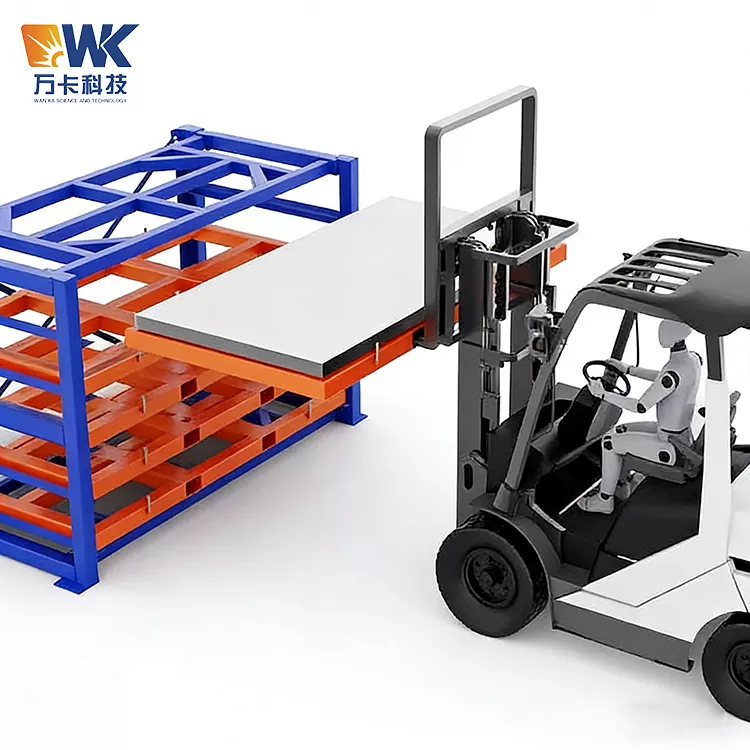

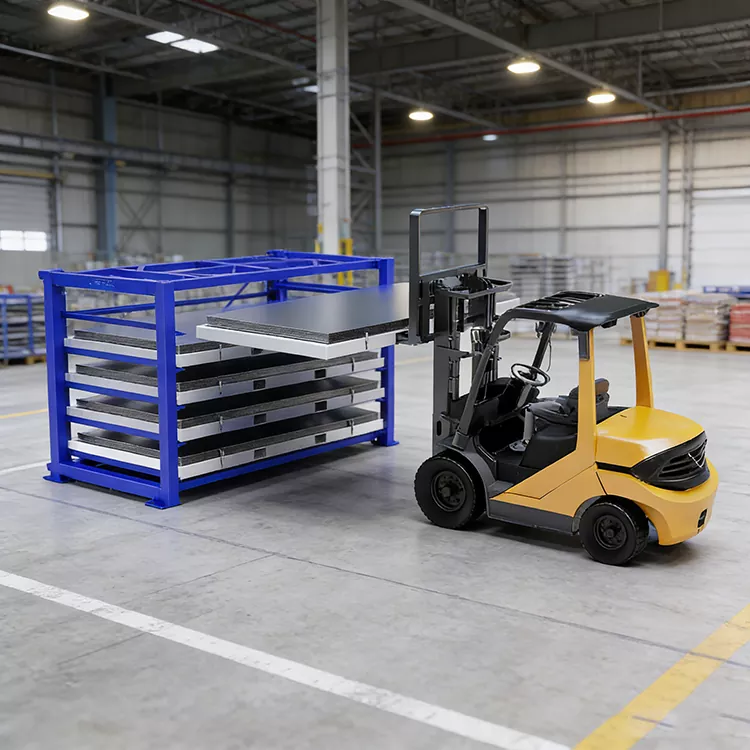

Voordeel 1: Directe toegang met een vorkheftruck, waardoor de efficiëntie van opslag en ophalen wordt verdubbeld

Traditionele opslag van plaatmateriaal vereist meestal het gebruik van kranen, elektrische takels of handmatige bediening, wat tijdrovend is en veiligheidsrisico's met zich meebrengt. De rekken van het type 1530 zijn voorzien van een vorkheftruckopening aan de onderkant van elke lade. De vorkheftruck kan direct de lade inrijden om de plaatmaterialen op te tillen en op te slaan. Elke opslag- of ophaalhandeling duurt niet meer dan één minuut, wat ruim drie keer efficiënter is dan de hefmethode. Werknemers kunnen alle werkzaamheden uitvoeren zonder de vorkheftruck te verlaten, waardoor de arbeidsintensiteit aanzienlijk wordt verminderd.

Voordeel twee: Verticale expansie, waardoor de benuttingsgraad van de ruimte aanzienlijk wordt verbeterd

De totale hoogte van de planken bedraagt ​​3500 millimeter, met 10 lagen opbergruimte. Elke laag is in hoogte verstelbaar tussen de 50 en 200 millimeter. Met een oppervlakte van slechts 4,2 vierkante meter wordt een gelijkwaardige opslagruimte van ongeveer 42 vierkante meter bereikt. Vergeleken met de methode van plat stapelen wordt de opslagcapaciteit van de unit 5 keer vergroot. Voor kleine en middelgrote fabrieken met beperkte ruimte betekent dit dat de opslagcapaciteit kan worden verdubbeld zonder uitbreiding van het fabrieksgebouw.

Voordeel 3: Zwaar belastbaar, met een structureel veilig en betrouwbaar ontwerp

Het hoofdgedeelte van het 1530 uittrekbare vorkheftruckrek voor zwaar gebruik is gemaakt van Q235B-hoogsterktestaal. De dwarsdoorsnede van de kolommen is geoptimaliseerd door middel van eindige elementenanalyse en de geleiderails zijn gemaakt van verdikt koudgewalst staal. De enkellaagse nominale belasting bedraagt ​​2000 kilogram. De gehele machine heeft stabiliteitstests bij volledige belasting ondergaan, waarbij geen vervorming of trillingen zijn gebleken. Onder normale gebruiksomstandigheden kan de houdbaarheid van de houdbaarheid meer dan 10 jaar bedragen. Elke laag van de lade is uitgerust met een ontsporingsbeveiliging om te voorkomen dat de lade per ongeluk naar buiten schuift tijdens het gebruik van een vorkheftruck. De onderkant van de kolommen is voorzien van bevestigingsgaten voor ankerbouten, die een stevige verbinding met de grond garanderen.

Voordeel4: Flexibel maatwerk, geschikt voor diverse scenario's

Wanka Technology biedt volledig dimensionaal maatwerk. De afmeting van het plaatmateriaal is uit te breiden van 1500 x 3000 mm tot 2000 x 4000 mm. Het aantal lagen kan worden verhoogd tot 12, afhankelijk van de hoogte van het magazijn. Het draagvermogen per laag kan naar behoefte worden verhoogd naar 3 ton of 5 ton. De kleur kan worden aangepast volgens de VI-normen van de onderneming. Bovendien kan voor optioneel gebruik een elektrisch extra push-pull-systeem worden geselecteerd om aan verschillende werkomstandigheden te voldoen.

Voordeel 5: Eenvoudig te bedienen, geen aanvullende training vereist

De heftruckchauffeur hoeft geen speciale bedieningsvaardigheden te leren. Het enige wat ze hoeven te doen is de vorken van de vorkheftruck uit te lijnen met de gereserveerde gaten aan de onderkant van de lade om het opbergen en ophalen te voltooien. De lade schuift soepel en er is geen extra stroom nodig. De planken zijn niet afhankelijk van elektriciteit of luchtbronnen en kunnen op elk moment normaal worden gebruikt, met extreem lage onderhoudskosten.

Technische specificaties

Toepasselijke bordgrootte: 1500 mm x 3000 mm

Enkellaags nominale belasting: 2000 kilogram (2 ton)

Totaal aantal verdiepingen: 10 verdiepingen

Beschikbare hoogte scheidingslaag: 50 tot 200 millimeter (traploos verstelbaar)

Totale afmetingen (breedte x hoogte x diepte): 3165 mm x 3500 mm x 1320 mm

Methode voor het verplaatsen van lades: Geïntegreerd vorkheftrucktype, waarbij de vorkheftruck verticaal beweegt voor opslag en ophalen.

Hoofdmateriaal: Q235B-staal

Oppervlaktebehandeling: Elektrostatisch spuiten gevolgd door uitharden bij hoge temperatuur

Standaardkleur: Blauw RAL5015. Andere kleurnummers kunnen worden aangepast.

Totaal machinegewicht: circa 2800 kilogram

Kolomafstand: Ontworpen volgens belastingsvereisten. De standaard is 1800 millimeter.

Hoogte van bodem tot grond: 355 millimeter

Hoogte bovenste verdieping vanaf de grond: Circa 3040 tot 3500 millimeter, afhankelijk van het aantal verdiepingen.

Opmerking: de kleur, de grootte, het aantal lagen en het draagvermogen van de apparatuur kunnen allemaal worden aangepast.

Certificering en kwaliteitsborging

Wanka Technology houdt zich strikt aan het ISO9001-kwaliteitsmanagementsysteem en implementeert kwaliteitscontrole gedurende het hele proces, van de invoer van grondstoffen tot de levering van het product. De specifieke maatregelen omvatten de volgende zes items.

Ten eerste, grondstoffencontrole. Voor elke partij staal die de fabriek binnenkomt, wordt een materiaalcertificaat verstrekt. Het inspectiepersoneel voert steekproefsgewijs controles uit op de afmetingen en materiaalkwaliteit. Partijen die niet aan de inspectie voldoen, worden geretourneerd.

Ten tweede, kwaliteitscontrole van het lassen. Alle lasnaden worden uitgevoerd door gecertificeerde lassers. Na het lassen wordt 100% visuele inspectie uitgevoerd. Belangrijke gespannen lasnaden zijn onderworpen aan magnetische deeltjesinspectie voor willekeurige bemonstering.

Ten derde, maatnauwkeurigheidscontrole. De belangrijkste afmetingen van elke plank zijn als volgt: de snijlengte, de ponspositie en de algehele diagonale fout worden allemaal binnen ± 2 millimeter geregeld.

Ten vierde, controle van de oppervlaktebehandeling. De laagdikte na elektrostatisch spuiten mag niet minder zijn dan 60 micrometer en ondergaat een uithardingsbehandeling bij hoge temperatuur. Monsterstukken van elke partij producten worden geselecteerd voor zoutsproeitests, waarbij de testduur niet minder dan 240 uur bedraagt, om het roestpreventievermogen te garanderen.

Ten vijfde: belastingtesten. Voordat elke plank de fabriek verlaat, wordt een statische belastingstest uitgevoerd bij 120% van de nominale belasting. Dat wil zeggen, er wordt een belasting van 2400 kilogram op een enkele laag uitgeoefend en deze wordt als gekwalificeerd beschouwd als er na 24 uur geen blijvende vervorming is.

Ten zesde, fabrieksinspectie. Elke plank wordt geleverd met een inspectierapport, met gegevens over de verificatie van de afmetingen, het lasuiterlijk, de laagdikte en de belastingtests.

Vergelijkende voordelen ten opzichte van concurrenten en waarom voor ons kiezen

Vergelijking met gewone planken

Wat de toegangsmethoden betreft, maken gewone planken meestal gebruik van hijsen of handmatig hanteren, wat tijdrovend is en hulpapparatuur vereist. Ons 1530 Heavy Duty uittrekbare vorkheftruckrek maakt gebruik van de directe toegang tot de vorkheftruck, waardoor de vorkheftruck direct kan laden en lossen zonder dat hij hoeft te worden gehesen.

Wat betreft ruimtegebruik zijn gewone planken meestal plat gestapeld of eenvoudige gelaagde rekken, die een groot oppervlak in beslag nemen en een aanzienlijke hoeveelheid verticale ruimte verspillen. De plank van het type 1530 van Wanka Technology heeft een driedimensionale gelaagde ladestructuur, waardoor meer dan 50% van de ruimte wordt bespaard.

Wat de aanpassingsmogelijkheden betreft, bieden gewone planken meestal alleen vaste specificaties en kunnen ze niet worden aangepast aan niet-standaard materialen. WanKai-technologie ondersteunt volledige parameteraanpassing van materiaalgrootte, aantal lagen, laadvermogen en kleur.

Wat het veiligheidsontwerp betreft, hebben gewone planken geen antislip- en basisbevestigingsvoorzieningen, wat betekent dat het risico bestaat dat laden uitschuiven of dat de hele plank omvalt. Wanka Technology is uitgerust met antislipbegrenzers en basisbouten voor bevestiging, wat resulteert in een hoger veiligheidsniveau.

Wat de productiecyclus betreft, bedraagt ​​de levertijd voor gewone schapfabrikanten doorgaans 45 tot 60 dagen. De standaard levertijd voor Wanka Technology bedraagt ​​30 dagen en de levertijd voor diepgaand maatwerk bedraagt ​​niet meer dan 40 dagen.

Wat de after-sales service betreft, bieden de meeste gewone plankfabrikanten geen installatiediensten aan of bieden ze slechts beperkte ondersteuning. Wanka Technology biedt schemaontwerp, metingen ter plaatse, installatie en inbedrijfstelling, bedieningstraining, een jaar garantie en levenslange levering van reserveonderdelen.

Waarom kiezen voor Wanka-technologie

Ten eerste 17 jaar ervaring in de sector. Wanka Technology werd opgericht in 2007 en richt zich op intelligente opslagapparatuur en bedient meer dan 1.000 ondernemingen in binnen- en buitenland.

Ten tweede hebben we onze eigen productiebasis. De fabriek heeft een oppervlakte van meer dan 10.000 vierkante meter en is een van de grootste fabrikanten van opslagapparatuur in de regio Shandong.

Ten derde, one-stop-service. Van het ontwerp vóór de verkoop tot de productie en levering tijdens de verkoop, en tot de installatie en het onderhoud na de verkoop: klanten hoeven niet met meerdere leveranciers te communiceren.

Ten vierde hebben we uitgebreide exportervaring. Onze producten zijn geëxporteerd naar landen als Zuid-Korea, Vietnam, Indonesië en Rusland. Wij kunnen verpakkingen en certificeringen leveren die voldoen aan internationale normen.

Ten vijfde is het klantenbestand van hoge kwaliteit. We hebben opslagapparatuur geleverd aan bekende bedrijven zoals China FAW, Shandong Iron and Steel en BYD Automobile, en beschikken over de mogelijkheid om grootschalige klanten te bedienen.

After-sales en diensten

Wanka Technology biedt after-salesservices over de volledige levenscyclus voor de 1530 vorkheftruckrekken voor zwaar gebruik. De details zijn als volgt.

Pre-salesservice

Klanten kunnen telefonisch of online contact opnemen met de verkoopingenieurs. Wanka Technology biedt de volgende pre-salesondersteuning. Ze geven informatie over magazijnafmetingen, plaatmateriaalspecificaties, toegangsfrequentie, vrij schemaontwerp en een plattegrond en 3D-effecttekening op basis van de meetresultaten. Er zijn gratis offertes beschikbaar en er wordt een formeel offerteblad en uitleg over de leveringsperiode verstrekt op basis van de aangepaste parameters.

Voorverkoopservice

Nadat het contract was getekend, ging Wanka Technology de productiefase in. De productiecyclus duurt 25 tot 30 dagen. Tijdens het productieproces kunnen klanten op ieder moment de voortgang volgen. Vóór verzending worden productfoto's en inspectierapporten verstrekt ter bevestiging van de klant. De verpakking maakt gebruik van een methode van wikkelfolie, bubbelfolie en houten frameversterking om de transportveiligheid te garanderen. De leveringsmethode is directe voertuiglevering of logistieke levering aan de fabriek. Voor de export worden standaard houten kisten gebruikt voor verpakking.

Installatieservice

Wanka Technology biedt externe installatiebegeleidingsdiensten voor buitenlandse klanten.

Bij verzending omvatten de begeleidende documenten Chinese en Engelse handleidingen, diagrammen en installatievideo's. Na oplevering nemen klanten via WeChat of WhatsApp contact op met de monteur om de site en tools te bevestigen. Het installatieproces wordt op afstand bewaakt in vier fasen: kolombevestiging, liggerinstallatie, foutopsporing van geleiderails en limiettest. Na voltooiing worden drie acceptatietests uitgevoerd: push-pull zonder belasting, opslag en ophalen bij volledige belasting en veiligheidsvoorziening. De training duurt ongeveer 1 uur, inclusief bedieningskernpunten en dagelijkse inspecties. Complexe problemen kunnen worden vastgelegd als oplossingsvideo's of worden afgestemd met lokale dienstverleners. Klanten moeten hun eigen gereedschap meenemen, zoals klopboormachines, waterpaslinialen, meetlinten en sleutels. Deze service wordt met succes toegepast in landen als Zuid-Korea, Vietnam, Indonesië en Rusland.

Dienst na verkoop

Op de gehele machine geldt een garantie van 12 maanden, gerekend vanaf de datum van installatie. Binnen de garantieperiode zal WanKai Technology voor niet-menselijke schade aan structurele componenten, geleiderails, begrenzingsinrichtingen, enz. gratis reparatie of vervanging bieden. Na de garantieperiode wordt een levenslange levering van reserveonderdelen geleverd, waarbij alleen de materiaal- en transportkosten moeten worden betaald. De responstijd voor after-sales service bedraagt ​​binnen 2 uur per telefoon op werkdagen in de provincie Shandong, en binnen 48 uur voor service op locatie in de provincie. Voor andere regio's wordt onderhandeld op basis van de afstand.

Gebruikershandleiding

Wanka Technology biedt downloads van PDF-installatie-instructies en installatiebegeleidingsvideo's. De video-inhoud omvat montagestappen voor de planken, methoden voor het bevestigen van de ankerbouten, procedures voor het afstellen van de ladegeleiders, bedieningsnormen voor toegang met vorkheftrucks, dagelijkse inspectie-items en onderhoudstips.

Veelgestelde vragen

Vraag: Voor welke soorten platen kan het 1530 Heavy Duty uittrekbare vorkheftruckrek worden gebruikt?

Antwoord: Het is geschikt voor het opbergen van harde vlakke materialen zoals staalplaten, RVS platen, aluminium platen, koperen platen, composietplaten en houten platen. Zolang de afmetingen van de platen binnen 1500 mm bij 3000 mm liggen en er geen limiet is aan de dikte, kunnen ze allemaal worden opgeslagen. Verschillende soorten platen kunnen in aparte lagen worden opgeslagen om verwarring te voorkomen.

Vraag: Kan dit type plank op elke vorkheftruck worden gebruikt?

Antwoord: Deze plank is speciaal ontworpen voor heftrucks en moet gebruikt worden in combinatie met een heftruck. Als de fabriek momenteel niet over een vorkheftruck beschikt, wordt aanbevolen om de serie elektrische lade-opslagrekken van Wankai Technology aan te schaffen. Deze serie bedient de laden via een elektrisch mechanisch systeem, waardoor er geen vorkheftruck nodig is.

Vraag: Kan de vloerhoogte worden aangepast?

Antwoord: Ja. De hoogte van elke laag kan traploos worden aangepast binnen het bereik van 50 tot 200 millimeter. De klant kan de hoogte van elke laag flexibel instellen, afhankelijk van de dikte van de op te slaan platen. De aanpassingsmethode is om de bevestigingsbouten van de geleiderail los te draaien, de positie van de geleiderail te verplaatsen en deze vervolgens weer vast te draaien.

Vraag: Moeten de planken met ankerbouten in de grond worden bevestigd?

Antwoord: Het wordt sterk aanbevolen om ankerbouten te gebruiken voor de bevestiging. Hoewel de plank ongeveer 2,8 ton weegt, zullen er horizontale botskrachten optreden wanneer de vorkheftruck de laden in- of uitgaat. Met fixatie kan absolute veiligheid worden gegarandeerd. Wanka Technology levert een complete set ankerbouten en boor- en positioneringstekeningen.

Vraag: Hoe lang is de levertijd van de op maat gemaakte planken?

Antwoord: Standaardspecificaties worden binnen 30 dagen geleverd. Voor afwijkende maten, speciale kleuren of diep maatwerk met verhoogd draagvermogen bedraagt ​​de levertijd circa 35 tot 40 dagen. De exacte leveringsdatum is zoals vastgelegd in het contract.

Vraag: Hoe lang is de garantieperiode? Wat houdt de garantiedekking in?

Antwoord: De garantietermijn bedraagt ​​12 maanden, gerekend vanaf de datum van installatie. De garantiedekking omvat structurele componenten zoals kolommen, balken, geleiderails, ladeframes en begrenzingsinrichtingen. Schade veroorzaakt door oneigenlijk gebruik, overbelasting, externe invloeden of ongeoorloofde wijzigingen valt hier niet onder.

Vraag: Wat moet ik doen als er zich tijdens de garantieperiode problemen voordoen?

Antwoord: Nadat u de hotline van de after-sales service heeft gebeld, zal de technisch ingenieur binnen 2 uur telefonisch reageren. Voor klanten in de provincie Shandong worden inspectie en reparatie ter plaatse binnen 48 uur uitgevoerd. Voor klanten buiten de provincie kunnen ze videobegeleiding op afstand krijgen of de tijd ter plaatse afspreken op basis van de situatie. Als wordt bevestigd dat het om een ​​kwaliteitsprobleem gaat, worden gratis reparaties of vervangingen van onderdelen uitgevoerd.

Vraag: Kunt u speciale BTW-facturen verstrekken?

Antwoord: Er kunnen speciale facturen met een belasting over de toegevoegde waarde van 13% worden uitgegeven.

Vraag: Kunnen we een set planken kopen? Is er een minimale bestelhoeveelheid?

Antwoord: Er is geen minimale bestelhoeveelheid vereist. Eén groep kan een bestelling plaatsen. Bij meerdere groepen wordt een korting op de eenheidsprijs aangeboden. Het specifieke kortingspercentage kan worden bevestigd door contact op te nemen met de verkoopmanager.

Vraag: Zullen de schappen omvallen? Is het veilig?

Antwoord: De onderkant van de planken wordt met ankerbouten aan de grond bevestigd. Elke lade is uitgerust met een ontsporingsbegrenzer. Het product heeft stabiliteitstests bij volledige belasting ondergaan voordat het de fabriek verliet. Bij een juiste installatie en normale gebruiksomstandigheden zullen de planken niet omvallen en zijn ze veilig en betrouwbaar.

Vraag: Is de verpakking geschikt voor export over zee?

Antwoord: Ja, het is geschikt. De export maakt gebruik van standaard houten kisten voor verpakking, met binnenin dempingsmateriaal om trillingen en stapelen tijdens verzending te weerstaan. WanKai Technology heeft verschillende exportorders voltooid en kan verpakkingsoplossingen leveren die voldoen aan de internationale transportnormen.

Vraag: Moet de klant voor de installatie vooraf iets voorbereiden?

Antwoord: De klant moet de installatielocatie vooraf voorbereiden en ervoor zorgen dat de grond vlak is en van beton is gemaakt. Voor het lossen is hulp van een heftruck nodig. Als er ankerbouten nodig zijn, moet de klant vooraf bevestigen dat er geen kabels of leidingen onder de grond liggen.

Vraag: Kunnen de planken gebruikt worden voor het opbergen van buizen of profielen?

Antwoord: Ja. Naast plaatmateriaal kan dit rek ook buismateriaal, vierkant staal, kanaalstaal, hoekstaal en andere langwerpige voorwerpen opslaan. Het wordt aanbevolen om soortgelijke materialen op dezelfde laag op te slaan en scheidingsblokken op de laden toe te voegen om te voorkomen dat ze gaan rollen.

Vraag: Hoe kan ik de offerte verkrijgen?

Antwoord: Neem contact op met +86 131-7302-8359 of +86 159-4970-8933 (via WhatsApp en WeChat) en e-mail: Quinlee@wankametal.com of Eric@wankametal.com om de vereiste plaatgrootte, vereisten voor de belasting van één laag, het aantal lagen en kleurvoorkeuren door te geven. De sales engineer brengt binnen 1 werkdag een formele offerte uit.
