60 Handleiding Profielmagazijn

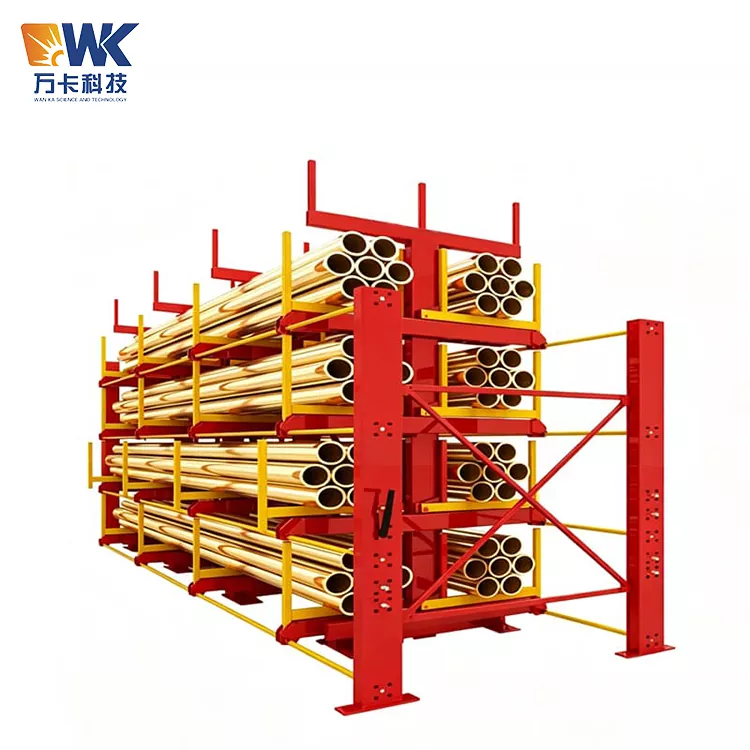

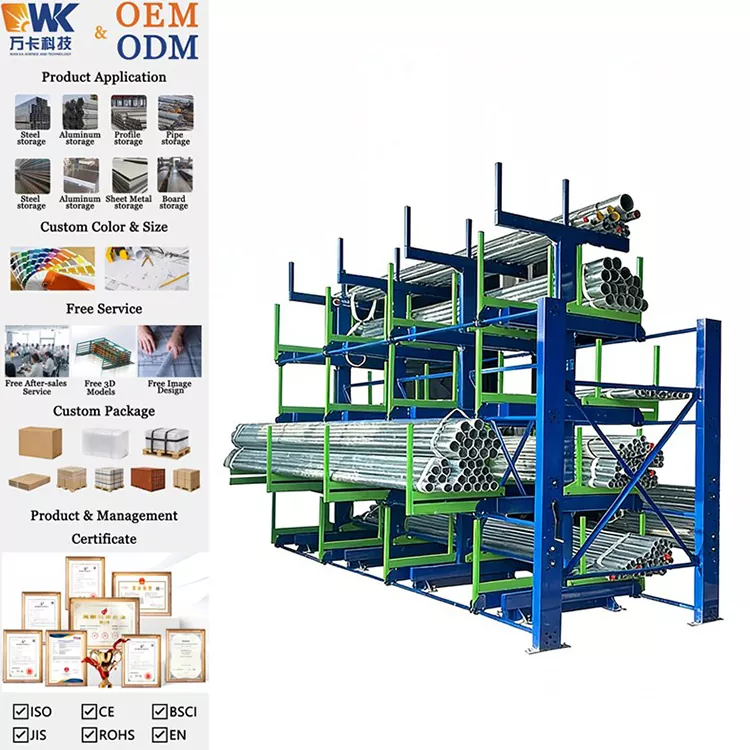

60 Manual Profile Warehouse is een handmatig profielrek van standaardformaat, gelanceerd door Jinan Wanka Factory. Het is speciaal ontworpen voor profielen met een lengte van 6 meter of minder.

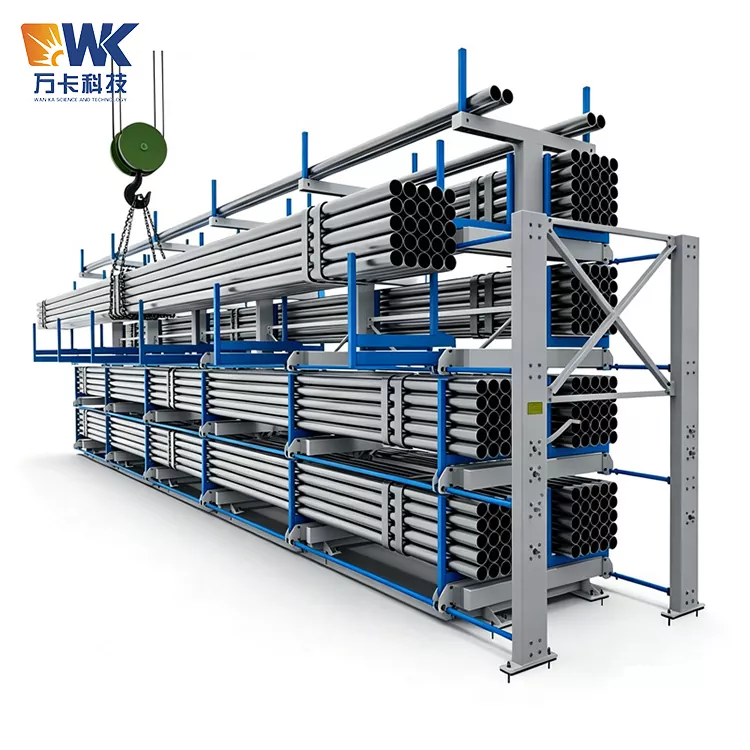

Het heeft een meerlaagse cantileverstructuur. Elke cantileverlaag kan onafhankelijk worden uitgeschoven of ingetrokken via een handbediend mechanisme. De operator staat aan de zijkant van het rek, draait aan het handwiel en de cantilever beweegt langzaam naar buiten, waarbij de 6 meter lange stalen buizen, ronde staven of vierkante buizen die erop zijn geplaatst naar het midden van het gangpad worden getransporteerd. Vervolgens kan een vorkheftruck of kraan ze eenvoudig verwijderen.

Nadat het opslaan en ophalen is voltooid, draait u het handwiel om en keert de cantilever terug naar zijn oorspronkelijke positie. Het hele proces wordt volledig door menselijke kracht aangedreven en verbruikt geen enkele watt elektriciteit. De "60" in het modelnummer staat voor de profiellengte waarvoor deze geschikt is, wat de meest voorkomende specificatie is in de mechanisch verwerkende industrie.

De standaardconfiguratie is 5 lagen (4 + 1), waarbij de hoogte van de bovenste laag ongeveer 3 meter is, en de onderste laag 330 millimeter boven de grond, waardoor de verticale ruimte van de werkplaats effectief wordt benut. Vergeleken met het elektrische model elimineert het handmatige profielrek in 60-stijl de motor, kabels en schakelkast, heeft het minder storingspunten, is het eenvoudig te onderhouden en is het betaalbaar.

Kern verkoopargumenten

- Geoptimaliseerd voor materialen van 6 meter

- Gemakkelijk met de hand te bedienen en geen inspanning vereist

- Geen stroomverbruik, geen vonken

- Vlotte toegang, zelfsluitend voor de veiligheid

- Stevige structuur, duurzaam en langdurig

- Onmiddellijke productie na bestelling, snelle levering

Technische specificaties

De onderstaande tabel toont de parameters van de standaardmodellen WK-G6053S (type met enkele handcrank) en WK-G6053D (type met dubbele handcrank). Alle parameters zijn definitief, maar kunnen indien nodig nog worden aangepast (zoals kleur, positie van het handslingerwiel).

Toepassingsgebieden

60 Handleiding Profile Warehouse richt zich vooral op de volgende branches en scenario's:

- Kleine en middelgrote machinefabrieken: opslag van ronde en vierkante staven van 6 meter 45# staal, gebruikt voor draaibankverwerking.

- Groothandel in hardware en bouwmaterialen: slaat gegalvaniseerde buizen en gelaste buizen van 6 meter op, zodat klanten deze snel kunnen ophalen bij het ophalen van goederen.

- Installatielocaties voor staalconstructies: tijdelijke magazijnen zonder stroomvoorziening, waar hoekstaven en kanaalstaven van 6 meter moeten worden opgeslagen.

- Workshops voor beroepsopleiding: studenten oefenen materiaalbeheer om gevaren voor de elektrische veiligheid te vermijden.

- Reparatiestations voor landbouwmachines: slaat 6 meter lange messtangen en transmissieassen van oogstmachines op.

- Persoonlijke studio's of kleine werkplaatsen: met beperkte ruimte moeten aluminiumprofielen van 6 meter driedimensionaal worden opgeslagen.

Certificering en kwaliteitsborging

Wanka Technology implementeert gestandaardiseerde kwaliteitscontrole voor het 60 Manual Profile Warehouse om ervoor te zorgen dat elk apparaat dat de fabriek verlaat betrouwbaar en duurzaam is.

- Systeemcertificering: het ISO9001:2015 kwaliteitsmanagementsysteem omvat de handbediende productlijn.

- Materiaalcertificering: De kolommen en het vrijdragende staal zijn voorzien van originele fabrieksgarantiecertificaten en de chemische samenstelling en mechanische eigenschappen van de binnenkomende materialen worden opnieuw onderzocht.

- Lasinspectie: 20% van de dragende lassen ondergaan magnetische deeltjestests, zonder scheuren of poriën. De lasregistraties zijn te herleiden tot het nummer van de lasser.

- Belastingstests: Eén monster uit elke batch wordt willekeurig geselecteerd voor een statische belastingstest van 3,75 ton (1,25 keer) op de enkele arm, en de vervorming aan het vrijdragende uiteinde is minder dan L/300 (ongeveer 20 mm) en er is geen permanente vervorming na het lossen.

- Handbediende levensduurtest: 5.000 keer continu handmatig opwinden bij lege lading, en de tandwielen en het tandheugel vertonen geen duidelijke slijtage.

- Oppervlaktecoating: De laagdikte wordt gemeten op maar liefst 3 punten per stuk, met een totale dikte van ≥ 120μm, en de hechting is 0 graad.

- Verzenddocumenten: verstrek het fabriekscertificaat van overeenstemming, het belastingtestrapport en het inspectierapport van de coating. Als een testrapport van een derde partij vereist is, kan dit tegen meerprijs in gebruik worden genomen.

We moedigen klanten aan om na ontvangst van het product een eenvoudige schudtest uit te voeren volgens de instructies. Als er sprake is van storing of abnormaal geluid, kunnen ze onmiddellijk feedback geven. Wij zullen het probleem snel afhandelen.

Comparatieve voordelen ten opzichte van concurrenten

Er zijn andere merken handbediende planken op de markt verkrijgbaar, maar het Wanka 60 Manual Profile Warehouse presteert aanzienlijk beter dan deze in meerdere aspecten:

- Inspanningsbesparende ontwerpverschillen: veel kleine fabrieken maken rechtstreeks gebruik van schroefstangoverbrenging, met een kleine snelheidsverhouding en hoge wrijving. Bij een volledige belasting van 3 ton overschrijdt de handrolkracht de 300N, en volwassenen worden na twee rollen moe. De Wanka maakt gebruik van nauwkeurige wormwieloverbrengingen, waarbij de handrolkracht binnen een bereik van 130 N wordt geregeld, en de rotatie verloopt soepel en zonder schokken.

1. Duurzame materialen

Concurrenten gebruiken vaak Q235 dunwandige buizen, met kolomwanden van slechts 4 mm dik, en de uitkragingen zijn gevoelig voor buiging. De Wanka heeft kolomwanden van 6 mm dik en uitkragende wanden van 5 mm dik, met een sterkteniveau dat één graad hoger is.

2. Duurzaamheid van tandwielen

Concurrenten hebben kleine tandwielmodules (m4 of m5) en zijn niet hittebehandeld, en na een jaar gebruik verslijten de tandpunten, waardoor ze overslaan. De Wanka heeft een module van m6, waarbij tandoppervlakken worden onderworpen aan hoogfrequente afschrikking HRC45-50, en de levensduur wordt drie keer verlengd.

3. Gemak door standaardisatie

Het handbediende profielrek in de stijl van de 60 is een gestandaardiseerd product met uitwisselbare reserveonderdelen. Zo kunnen handwielen, tandwielen en kettingen worden verwisseld. De producten van kleine fabrieken hebben voor elke eenheid inconsistente afmetingen, waardoor onderhoud moeilijk wordt.

4.Servicegarantie

We bieden een garantie van 5 jaar op de staalconstructie, een garantie van 2 jaar op transmissiecomponenten en gedetailleerde bedieningsvideo's en installatietekeningen. De meeste concurrenten bieden slechts één jaar garantie en hanteren trage responstijden voor de after-sales service.

5. Feedback over klantvergelijking

"Eerder kocht ik een handbediend rek van een kleine fabriek in Hebei omdat het goedkoper was. Na een half jaar gebruik gingen de tandwielen kapot en de after-sales service negeerde me. Ik heb het vervangen door een handbediend Wanka 60-stijl, en het wordt al meer dan een jaar gebruikt en is net zo goed als nieuw." – Dhr. Wang, fabrieksdirecteur van een bepaalde machineverwerkingsfabriek in Jinan, provincie Shandong.
